Как сделать самому электрический культиватор (мотоблок) фото, видео и краткое описание.
Оглавление:
- Что такое самодельный электрический культиватор или как сделать электрокультиватор
- Самодельный культиватор видео подборка
- Как сделать самодельный плуг для культиватора
Собрать самодельный электрический культиватор довольно легко. Первым делом делаем ножи для культиватора из стальной ленты согнутой в виде петли, лучше всего подходит пружинистая сталь. После этого она крепится к деревянной ручке, длинна которой определяется самостоятельно. В результате получите петлю, диаметр которой 20 см, немного меньше ширины междурядий. По краям петля затачивается чтобы увеличить производительность.Что такое самодельный электрический культиватор или как сделать электрокультиватор

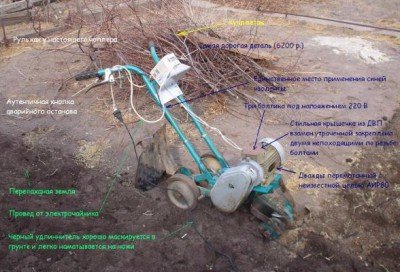

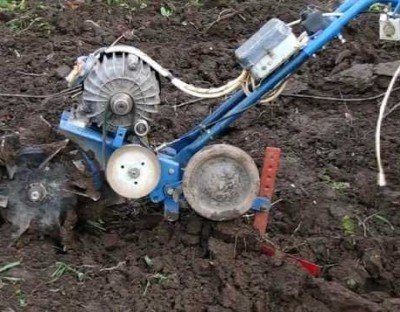

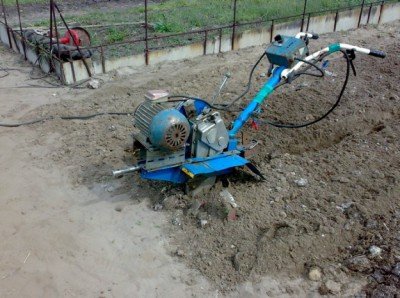

Чтобы сделать электрокультиватор необходимо приобрести понижающий редуктор, я нашел дома редуктор от промышленной мясорубки. Приварил два уголка к картеру редуктора, и две выгнутые трубы, для рукояток. Для большей прочности между ними приваривается металлическая распорка. На уголки нужно приварить колесные оси. Колеса желательно ставить большого диаметра, чтобы они не зарывались.

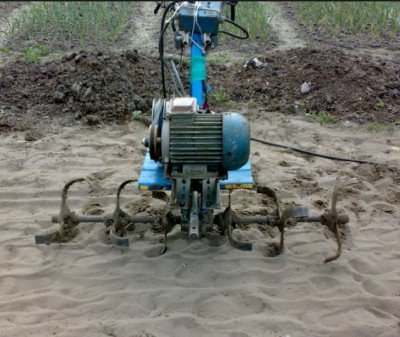

Самая главная деталь в этой конструкции — выточенный из лома вал. При этом делается соединение в шлиц. Кувалдой сбивается насадка мясорубки. В результате останется чугунная втулка с толстыми стенками. Туда помещается выточенная из лома заготовка. К ней привариваются грунтозацепы, изготовленные из автомобильной рессоры.
Угол расположения грунтозацепов — 120 градусов. При установке они слегка выворачиваются винтообразно, чтобы напоминало вкручивание винта в землю. Это позволит легче направлять культиватор. При быстром движении — земля пашется крупными комами. Если двигаться медленно — земля перемалывается.
На рукоятку культиватора устанавливается выключатель двигателя. Для его подключения используется схема «треугольник» с конденсаторным пуском.
На первый взгляд, срок службы изготовленного агрегата невелик, потому что не предусмотрена сказка самодельного вала, находящегося в чугунной втулке. Но поскольку культиватор используется сезонно, оказалось достаточно один раз перед работой смазывать любым маслом это сопряжение.
Самодельный культиватор видео подборка
Как сделать самодельный плуг для культиватора
Самодельный плуг для культиватора состоит из рабочих органов, механизмов и вспомогательных узлов. При работе плуга происходит отрезание пласта почвы ножом, который равен по ширине захвату корпуса. Благодаря предплужнику снимается верхний слой, который покрыт остатками растительности и сорняками. После чего укладывает его в борозду, которая образовалась при прошлом заходе.
Когда используется малогабаритная сельхозтехника (мотоблоки, культиваторы), в основном используют корпус. Для удешевления и упрощения плуга, число дополнительных узлов зачастую сводят к минимуму.
Отвал корпуса и лемех образуют общую рабочую поверхность плуга. Исходя из технологических требований, энергетических и кинематических условий, выбирают оптимальный вариант его формы. Многие люди используют в работе на приусадебном участке плуг общего назначения.
Во время вспашки они хорошо крошат, но не полностью переворачивают пласт. В основном они применяются при обработке старопаханных почв. Для вспахивания целинных, залежных, луговых и других тяжелых почв используются винтовые лемешно-отвальные плуги.
Корпус плуга
Основу корпуса плуга составляет трехгранных клин АВСО. Его параметры используются во время проектирования конкретной конструкции, которые придают ей технологические и эксплуатационные свойства.
За крошение и изгиб пласта почвы отвечает угол а, который расположен в продольно-вертикальной плоскости. Оборачивание пласта земли происходит благодаря углу в, расположенного в поперечно-вериткальной плоскости. Для перемещения пласта в сторону, отвечает угол у, лежащий в горизонтальной плоскости. Благодаря этим параметрам происходит изгиб и крошение пласта земли. Связаны между собой все эти параметры тригонометрической зависимостью :
Исходя из этого, произвольно меняются только два угла. Для определения третьего используют значения первых двух. Довольно немаловажный вывод для любого конструктора. Если же изменить тот или иной параметр, трехгранный клин приобретает лемешно-отвальную поверхность определенного типа: винтовой (угол в), цилиндрический (угол а), цилиндроидальный (угол у), стандартный.
Зная все необходимые параметры, изготовить плуг для электрокультиватора не составит проблем.
