Токарный станок для обработки дерева в домашних условиях.
Иногда, при выполнении в домашних условиях каких либо работ, можно столкнуться с необходимостью обработки какой ни будь детали на токарном станке. Но покупка даже мини токарного станка предназначенного для дома, далеко не всегда оправдана, тем более что можно изготовить самодельный токарный станок.

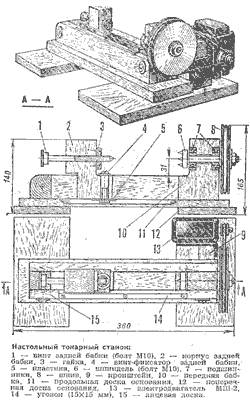

Предлагаемый токарный станок предназначен для обработки деревянных деталей длиной до 200мм и диаметром до 50мм, но его параметры могут быть изменены. На нем можно точить шашки и шахматы, рукоятки для слесарного инструмента и многое другое, необходимое в обиходе. Чтобы изготовить такой станок, не потребуется ни дефицитных материалов, ни особых материальных затрат. Тем более что нет необходимости точно повторять предложенный вариант станка. Основание токарного станка — доски толщиной около 20 мм, соединенные между собой шурупами и клеем.
С правой стороны основания находится вертикальный деревянный кронштейн, к нему болтами М5 привинчен электродвигатель МШ-2 от швейной машины. Шпиндель передней деревянной бабки сделан из обычного болта М10. В его головке просверлены три отверстия, в которые вставлены три заостренных стержня, образующие так называемую гребенку. Шпиндель вращается в двух подшипниках, врезанных в переднюю бабку. Шкив — из двух консервных банок D=100мм.
Каждая из них обрезается до высоты 10-15 мм, банки вставляются друг в друга и зажимаются между двумя круглыми фанерными щечками. Задняя бабка — деревянный брусок, через который пропущен болт.
Конец болта пропущен через гайку и заточен на конус. Станок крепится к столу струбцинами. К верхнему краю лицевой доски привинчивается кусок стального либо дюралюминиевого уголка — опора для режущего инструмента.
Также можно в качестве двигателя приспособить дрель (см. другие статьи), а станок изготовить из половин, которые по отдельности крепились бы к столу струбцинами. При изготовлении станка, прежде всего, нужно достаточно точно выставлять всю сборку в осевом отношении, чтобы не было биений при обработке. Перед началом обработки нужно надевать защитные очки, а лучше щиток на лицо, и желательно ставить предохранительный экран из любого прочного листа.
