Устройсво редуктора Нева МБ-2,чертежи и описание.
Редуктор предназначен для передачи крутящего момента от двигателя (через клиноременную передачу) к колесам мотоблока, изменения передаточного числа (скорости движения) и изменения направления движения мотоблока (только для мотоблока МБ-2).
Редуктор мотоблока МБ-2 в сборе Рис.1
Редуктор мотоблока МБ-2.

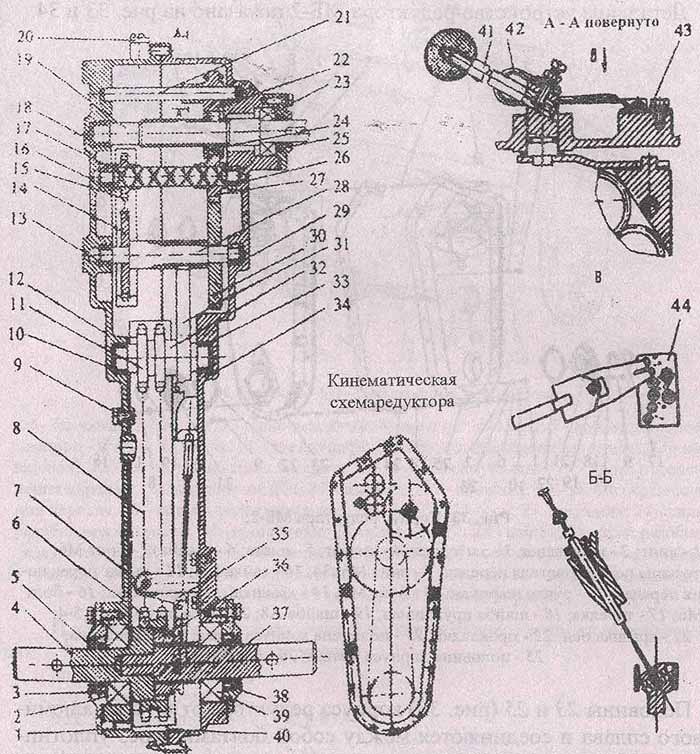

Рис. 1. Редуктор мотоблока МБ-2: 1 — винт сливного отверстия; 2 — подшипник 180306; 3 — манжета; 4 — полуось правая; 5 — крышка оси. 6 — звездочка (правой полуоси); 7 — пружина; 8 — цепь (49 звеньев); 9 — зинт отверстия контроля уровни масла; 10 — втулка; 11 — звездочка блок-вала; 12 — половина корпуса правая; 13 — втулка; 14 — звездочка блок-звездочки; 15 — звездочка промежуточного вала; 16 — втулка; 17 — вал промежуточный; 18 — втулка; 19 — входной вал; 20 — заглушка заливного отверстия: 21 — вал переключения; 22 — вилка переключения; 23 — подшипник 204; 24 — колесо зубчатое; 25 — манжета; 26 — втулка; 21 — колесо зубчатое; 2S — блок-звездочка; 29 — втулка; 30 — колесо зубчатое; 31 — колесо зубчатое; 32 — блок-вал; 33 — втулка; 34 — половина корпуса левая; 35 — вилка разобщения полуосей; 36 — муфта сцепления полуосей; 37 — полуось левая; 38 — манжета; 39 — подшипник 180306; 40 — прокладка; 41 — рычаг; 42 — пружина, 43 — винт; 44 — плата. Кинематическая схема редуктора.
Детальное устройство редуктора МБ-2 Рис2

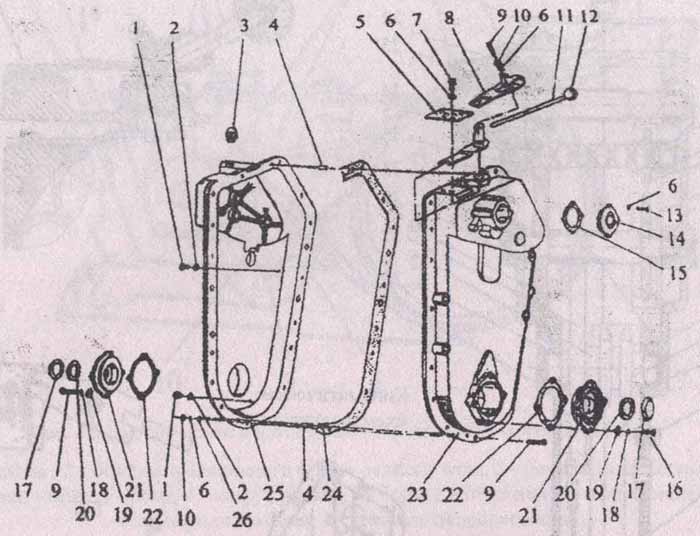

Рис. 2. Корпус редуктора МБ-2: 1 — винт; 2 — прокладка; 3 — заглушка; 4 — штифт, 5 — плата; 6 — шайба; 7 — болт М6: 8 — пружина переключателя передач; 9 — винт М6х34; 10 — гайка М6; 11 -рычаг переключения передач; 12 — ручка шаровая; 13 — болт Мб; 14 — крышка; 15 — прокладка; 16 — болт М6; 17 — тарелка; 18 — шайба пружинная; 19 — шайба А8; 20 — кольцо СТ41-29,5-4; 21 — крышка оси; 22 — прокладка; 23 — половина корпуса левая; 24 — прокладка; 25 — половина корпуса правая; 26 — шайба.
Рис. 3. Редуктор МБ-2, внутреннее устройство.

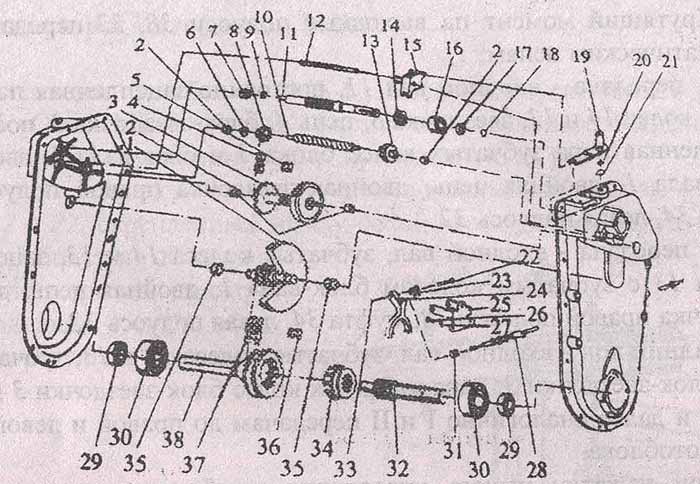

Рис. 3. Редуктор МБ-2, внутреннее устройство: 1 — блок-вал; 2 — втулка, 3 — блок-звездочка; 4 — цепь (25 звеньев); 5 — соединительное звено; 6 — шайба; 7 — втулка; 8 — звездочка; 9 — шайба; 10 — вал промежуточный; 11 — вал входной, 12 — вал переключения передач; 13, 14 — колеса зубчатые; 15 — вилка переключения передач; 16 — подшипник 204; 17 — манжета; 18 — пружина; 19 — рычаг переключения передач; 20 — кольцо уплотнительное; 21 — шайба; 22 — ось; 23 — пружина; 24 — вилка разобщения полуосей; 25 — кронштейн; 26 — винт М6х10; 27 — шайба; 28 — трос разобщения полуосей; 29 — манжета; 30 — подшипник 180306; 31 — ось тяги; 32 — полуось левая; 33 — шплинт 2×14; 34 — муфта сцепления полуосей; 35 — втулка; 36 — соединительное звено цепи; 37 — цепь (49 звеньев); 38 — полуось правая.
Примечание. В редукторах мотоблоков раннего выпуска вместо втулок поз. 2, 7, 35 устанавливались подашпники: поз. 2 — подшипник 300, поз. 7 — подшипник 202, поз. 35 — подшипник 304 ГОСТ 833-75.
Рычаг передач, изменяющий положение находящихся в постоянном зацеплении зубчатых колес 14 и 13 на входном 11 и промежуточном 10 валах, может быть установлен в пяти фиксированных положениях:
1-1 передача (низшая) переднего хода;
3 — II передача (высшая) переднего хода;
5 — задний ход;
2 и 4 — нейтральные.
Крутящий момент па выходные полуоси 38, 32 передается по кинематическим цепям:
I передача — входной вал 11, постоянно зацепленная пара зубчатых колес 14 и 13, звездочка 8, цепь 4, блок-звездочка 3, постоянно зацепленная пара зубчатых колес блока 3 и блок-вала 1, звездочки блок-вала 1, двойная цепь, двойная звездочка правой полуоси 38, муфта 34, левая полуось 32;
II передача — входной вал, зубчатые колеса 14 и 13, зацепление колеса 13 с зубчатым колесом блок-вала 1, двойная цепь, двойная звездочка правой полуоси 38, муфта 34, левая полуось 32.
Задний ход — входной вал, зубчатые колеса 14 и 13, зубчатое колесо блок-звездочки 3, пара зубчатых колес блок-звездочки 3 и блоквала 1 и далее аналогично I и II передачам до правой и левой полуосей мотоблока.
При нажатии рычага управления разобщением полуосей мотоблока вилка 24 разобщения полуосей выводит зубчато-шлицевую муфту 34 из зацепления с правой полуосью редуктора. При этом привод от двигателя остается подключенным к правой полуоси, позволяя легко изменять направление движения мотоблока вплоть до разворота.
