Заготовка сена мотоблоком.Видео и описание подборщика сена своими руками.
Подборщик сена к мотоблоку применяется для сбора сена из рядков или валков в кучи—копны.
Сельский изобретатель Владимир Назаренко предлагает :
Подборщик сена к мотоблоку «нева»,»мб-1д» и ПОДОБНЫЕ
ЕСЛИ ИСПОЛЬЗУЮТСЯ МОТОБЛОКИ ДРУГОГО ТИПА И РАЗМЕРА ТО НЕОБХОДИМО ИЗМЕНИТЬ ВЫСОТУ КРЕПЛЕНИЯ К МОТОБЛОКУ.ПОДБОРЩИК СЕНА КРЕПИТСЯ К ПЕРЕДНЕЙ ЧАСТИ МОТОБЛОКА НА ШТЫРЬ ВМЕСТО ЕНОКОСИЛКИ.ИЗГОТОВЛЕН ПОДБОРЩИК ИЗ ПОДРУЧНЫХ МАТЕРИАЛОВ , КОТОРЫХ В ЛЮБОМ СЕЛЬСКОМ ДВОРЕ ДОСТАТОЧНО, ЕСЛИ НЕТ ТО МОЖНО КУПИТЬ ЧТО ТО НАПОДОБИЕ ПРЕДЛОЖЕННЫМ МАТЕРИАЛАМ.

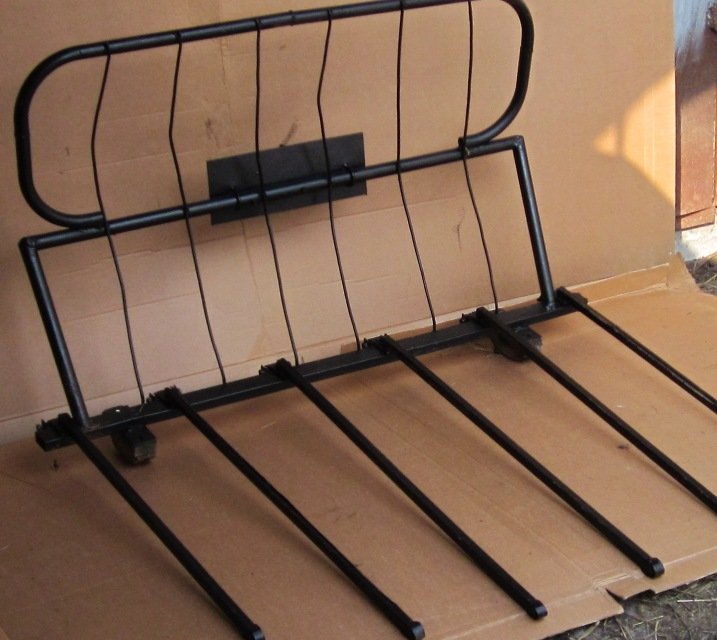

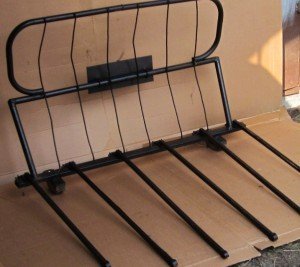

НИЖНЯЯ РАМА : БОКОВИНЫ И ВЕРХ -ИЗ ТРУБЫ ДИАМЕТР ВНУТРИ 25 мм.
НИЖНЯЯ ЧАСТЬ РАМЫ -НЕСУЩАЯ ИЗГОТОВЛЕНА ИЗ ПРЯМОУГОЛЬНОЙ ТРУБЫ 50Х25
ДЛИННА ТРУБЫ ПО ШИРИНЕ ПОДБОРЩИКА { min.1500мм -max 2000-2200мм}

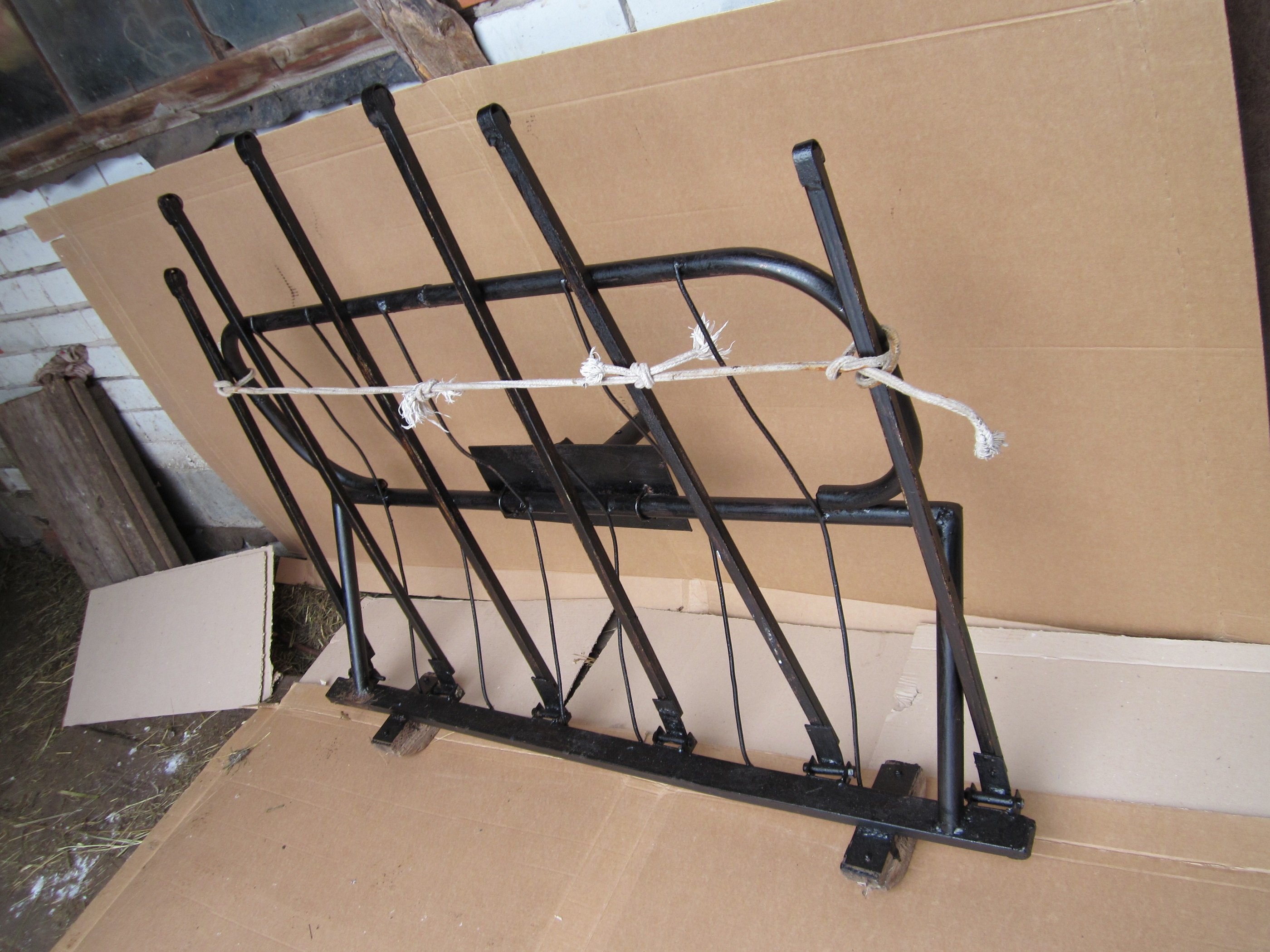

МОЖНО РАЗМЕРЫ УВЕЛИЧИТЬ ,ЕСЛИ СЕНОКОСНЫЕ УГОДЬЯ РОВНЫЕ И БЕЗ КУСТОВ.НА ВЕРХНЕЙ ЧАСТИ РАМЫ НА ЗАЖИМАХ КРЕПИТСЯ ПЛАСТИНА 250Х120Х5 К КОТОРОЙ ПРИВАРЕНА ТРУБА ДЛЯ УСТАНОВКИ НА ШТЫРЬ МОТОБЛОКА. ЗАЖИМЫ НУЖНЫ ДЛЯ РЕГУЛИРОВКИ. КОГДА В ПРОЦЕССЕ РАБОТЫ ОТРЕГУЛИРУЕТСЯ НАКЛОН РАМЫ ,ЧТО БЫ КОНЦЫ ПЛАВАЮЩИХ ПЕРЕДНИХ ШТЫРЕЙ ШЛИ ПО ЗЕМЛЕ.НА КОНЦЫ ШТЫРЕЙ ПРИВАРЕНЫ СКОБКИ ИЗ ПОЛОСЫ 20Х3 ЧТО БЫ ШТЫРИ НЕ ВРЕЗАЛИСЬ В ЗЕМЛЮ . ШТЫРИ Я СДЕЛАЛ ИЗ КВАДРАТНОЙ ТРУБЫ 25Х25. КРЕПЯТСЯ ОНИ К НИЖНЕЙ ЧАСТИ РАМЫ С ПОМОЩЬЮ САМОДЕЛЬНЫХ ШАРНИРОВ. ДЛИНА ШТЫРЕЙ 1-1,2м.ТО ЧТО НАШЛОСЬ В ХОЗЯЙСТВЕ К ВРХНЕЙ ТРУБЕ НИЖНЕЙ РАМЫ ПОДБОРЩИКА СЕНА КРЕПИТСЯ ВЕРХНЯЯ РАМА СВАРЕННАЯ ИЗ ТРУБ ОТ СПИНОК ЖЕЛЕЗНОЙ КРОВАТИ.МЕЖДУ НИЖНЕЙ ПРЯМОУГОЛЬНОЙ ТРУБОЙ И ВЕРХНЕЙ ТРУБОЙ ВЕРХНЕЙ РАМЫ ПРИВАРЕНА ПРОВОЛОКА Ф6мм , ЧТО БЫ УДЕРЖИВАЛОСЬ СЕНО.ПОД НИЖНЕЙ ТРУБОЙ ЗАКРЕПЛЕНЫ ДЕРЕВЯННЫЕ САЛАЗКИ 200Х50Х50 ЧТО БЫ НИЖНЯЯ ТРУБА ПРОХОДИЛА НАД МЕЛКИМИ ПРЕПЯТСТВИЯМИ —КОЧКАМИ. ОБЩУЮ РАМУ ВЫСТАВЛЯЮ НА АСТИНЕ ТАК ЧТО БЫ ШТЫРИ БЫЛИ НЕМНОГО НАКЛОНЕНЫ Т.Е. НЕ ПАРАЛЛЕЛЬНЫ ЗЕМЛЕ. КОНЦЫ ШТЫРЕЙ ИДУТ ПО ЗЕМЛЕ А НИЖНЯЯ ТРУБА РАМЫ НА САЛАЗКАХ.В ТРАНСПОРТНОМ ПОЛОЖЕНИИ ШТЫРИ ПОДНИМАЮТСЯ К ВЕРХНЕЙ РАМЕ И ЗАКРЕПЛЯЮТСЯ /ОБЫЧНОЙ ВЕРЁВКОЙ/

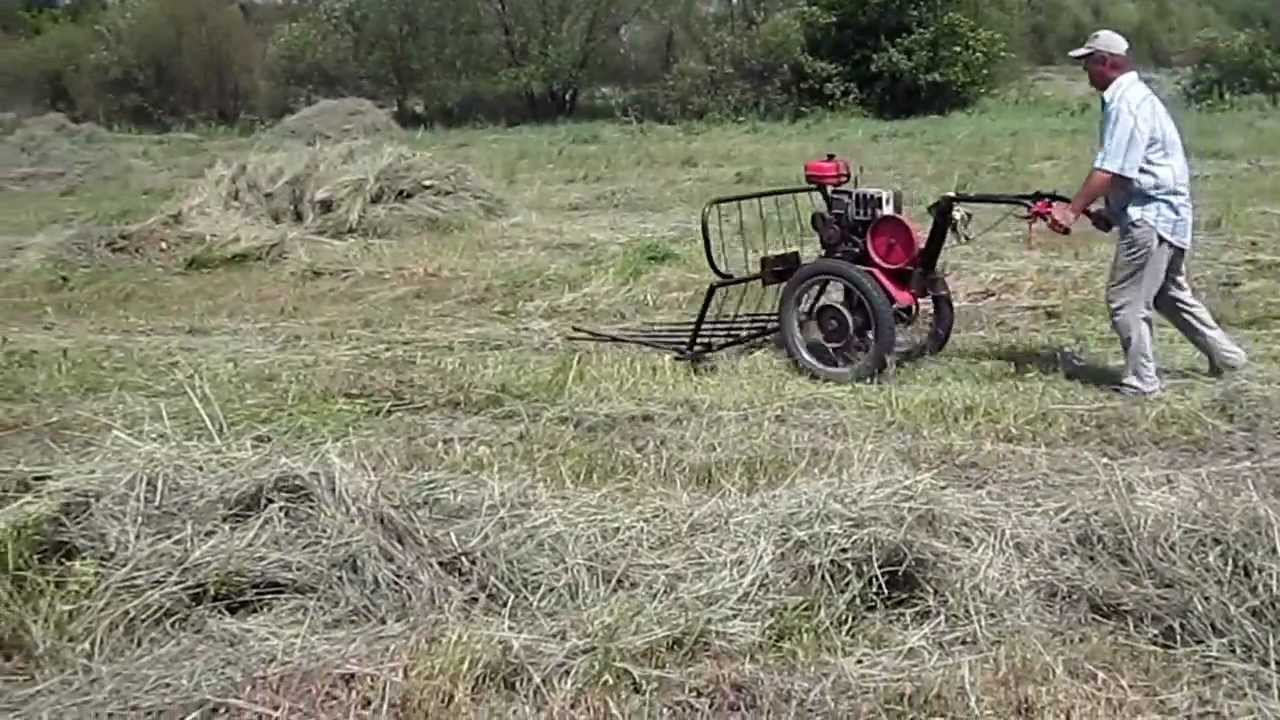

Видео заготовки сена мотоблоком и самодельным подборщиком.
